Графические модели, топограммы и векторограммы, а как у Вас?

>
Клокин
сообщение 1.03.2017 - 18:03
Сообщение #31


Магистр форума

Группа: СМЭ
Регистрация: 23.01.2008
Из: Сибирь
Пользователь №: 7 163


Цитата(М-Михалыч @ 1.03.2017 - 16:33)
Спасибо, два раза был на Алтае, такой красоты как Вы описали что-то не могу вспомнить. Может занятие пропустил. Если можно подробнее.

Скину через пару дней, скажу сразу- к идее разрисовывать на одной схеме разрушения сразу на НКП и ВКП (со стрелками соответственно) отношусь резко отрицательно (а в Барнауле делали именно так, видимо бумагу экономили).
Пользователь offline
К началу страницы
+Ответить с цитированием
Хоттабыч
сообщение 1.03.2017 - 18:04
Сообщение #32


Опытный участник

Группа: СМЭ
Регистрация: 4.11.2006
Из: -
Пользователь №: 3 367


Уважаемый М-Михалыч! Ваши резоны "о сертификации" понятны, но способ с фотошопом позволяет выполнить только фрактограмму. Анализ это уже потом, под визуальным контролем препарата. Вы пишете, что фотошоп "освобождает от возни с куском полиэтилена и переводом изображения на бумагу, да еще как правило двойного А4 размера". Это "самое главное" т.к. классический метод очень трудоёмкий и не избавляет полностью от досадных искажений скопированной картинки линий переломов. Думаю, что фотошоп при выполнении фрактограммы на всей полусфере свода (например при исследовании многолинейных переломов) по причинам неизбежных искажений, применить невозможно. Локальные же участки свода черепа с переломами (например, отграниченные и неотграниченные вдавленнооскольчатые переломы), вероятно, можно так исследовать, искажения изображений (те. достоверность копии) не исчезает, а затраченное на работу время будет минимальным.

Клокин! На Алтае побывать нее пришлось. Фильм не видел (очень бы хотелось посмотреть). Есть только методичка (Плаксин).
Пользователь offline
К началу страницы
+Ответить с цитированием
М-Михалыч
сообщение 1.03.2017 - 19:27
Сообщение #33


Претендент

Группа: СМЭ
Регистрация: 31.01.2011
Пользователь №: 25 319


Цитата(Хоттабыч @ 1.03.2017 - 18:04)
Думаю, что фотошоп при выполнении фрактограммы на всей полусфере свода (например при исследовании многолинейных переломов) по причинам неизбежных искажений, применить невозможно. Локальные же участки свода черепа с переломами (например, отграниченные и неотграниченные вдавленнооскольчатые переломы), вероятно, можно так исследовать, искажения изображений (те. достоверность копии) не исчезает, а затраченное на работу время будет минимальным.
).

Согласен с Вами
Пользователь offline
К началу страницы
+Ответить с цитированием
kkb
сообщение 9.06.2017 - 10:23
Сообщение #34


Читатель

Группа: СМЭ
Регистрация: 2.05.2006
Пользователь №: 1 713

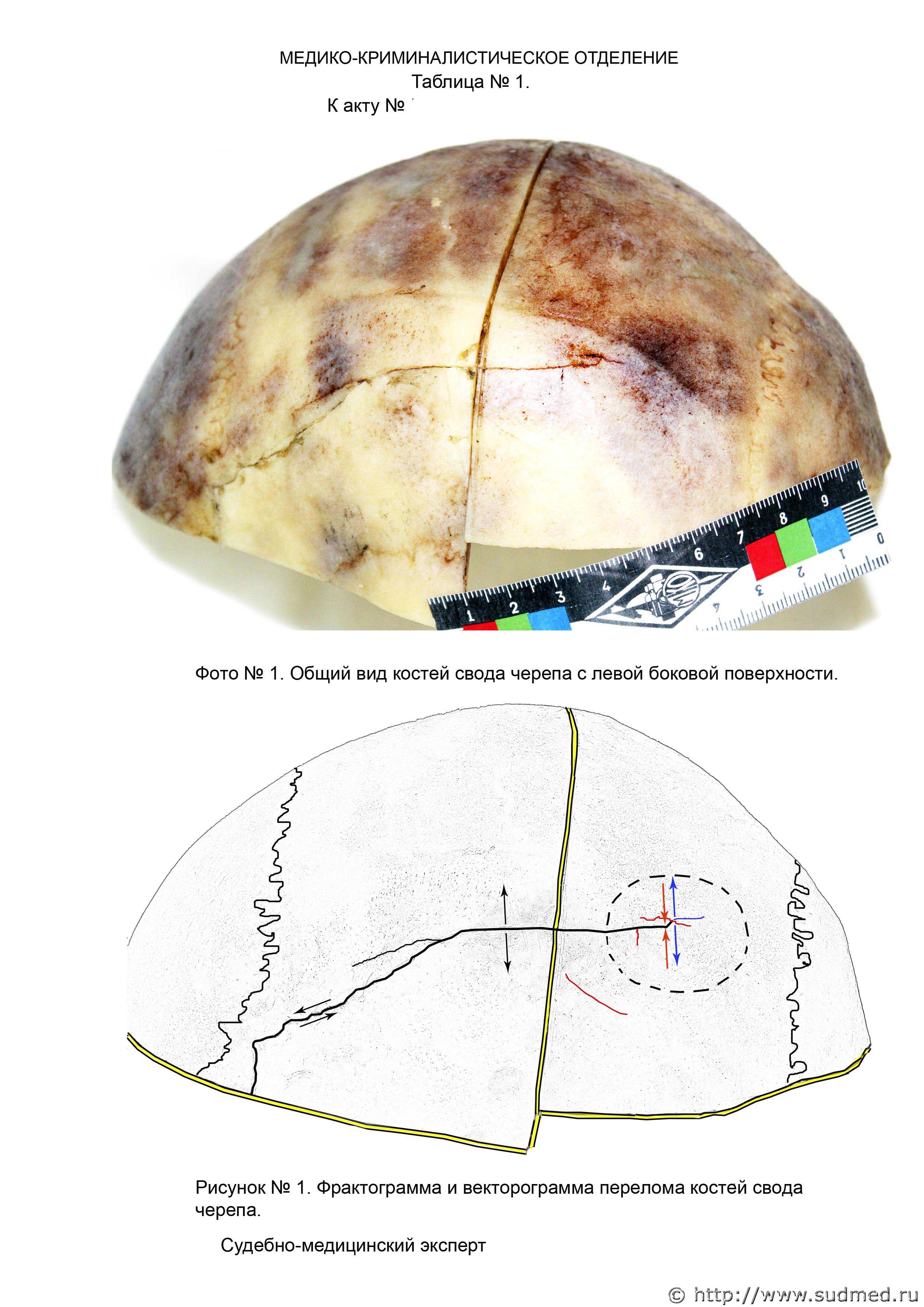

Как один из вариантов разметки фрактограммы и векторограммы в фотошопе:
-фильтр-галерея фильтров-эскиз-ксерокопия (photopcopy).
С помощью движков детализация и затемнение находим желаемое. Не забудьте выставить черный как цвет переднего плана. Научили в Барнауле, лично Д.А. Карпов.
Если перелом (переломы) переходят на другую поверхность, то фрактограмма составляю на нескольких обработанных таким образом фото, соответственно. Переходящие с одной на другую фрактограмму трещины можно разметить.


Эскизы прикрепленных изображений
Судебная медицина - Прикрепленное изображение
Пользователь offline
К началу страницы
+Ответить с цитированием
idenfac
сообщение 5.07.2017 - 10:53
Сообщение #35


Читатель

Группа: Участники
Регистрация: 21.08.2011
Пользователь №: 28 340


Методичка по графическим моделям колото-резаных повреждений.


Прикрепленные файлы
Судебная медицина - Прикрепленный файл  ________________________.doc ( 1.72 мегабайт ) Кол-во скачиваний:  358
