[Valera]

хочу адаптировать к МБС-10 для микрофотосъемки

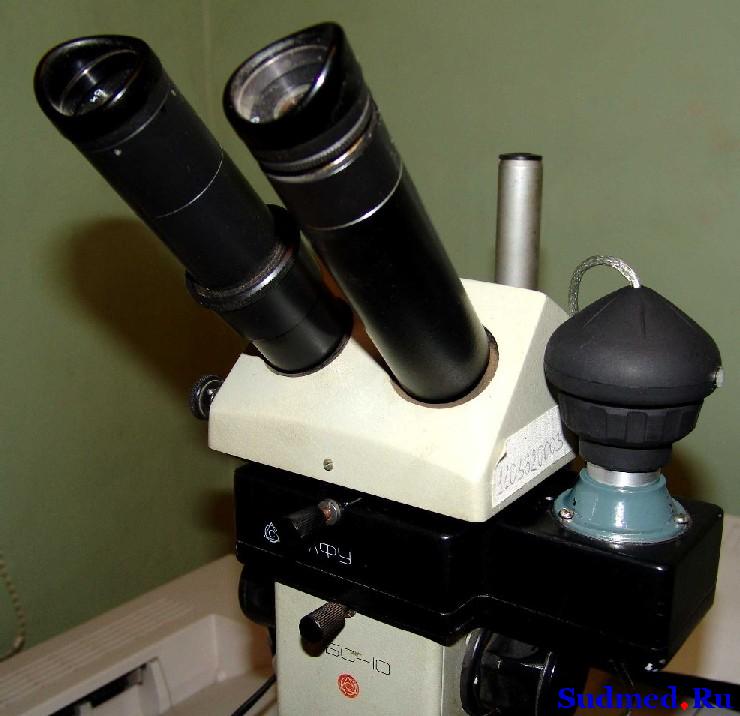

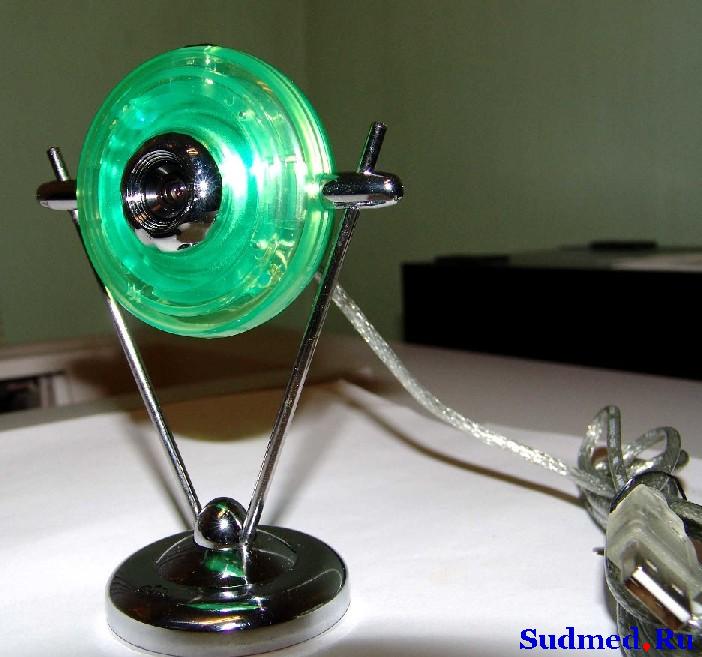

Это сама Web-камера А это то что получилось

Сообщение отредактировал Valera - 10.11.2006 - 12:04

[Valera]

Микрошрифт на 50 рублевой купюре
на единичкена двойке на четверке

Сообщение отредактировал Valera - 10.11.2006 - 12:17

[Jurijs]

Микрошрифт на 50 рублевой купюре

В общем и целом задумка и воплощение не плохое ) но вот к сожалению цветопередача web-камер не очень точная. Да и при каком разрешении вы снимали данную купюру.
Вот снимок сделанный цифровой мыльницей Nikon разница в цвете очевидная, фото сжато, первоначальное разрешение 1600Х1200

[Valera]

Первоначальное разрешение 1280Х960, уменьшил до 640х480, а на купюре в том месте всего два цвета.
Многое в цветопередаче зависит и от освещения. Фотоаппарат конечно лучше, у веб камер нет многих функций включая автобаланс белого.


Сообщение отредактировал Valera - 13.11.2006 - 09:53

[Jurijs]

Интересный опыт решения сопряжения камеры и микроскопа
http://macroclub.ru/how/microphotographic_tech

[ant]

Это адаптер для ранее выпускавшихся камер Nikon coolpix 950/990/995/4500
грубо говоря, это окуляр с резьбой М28 вкручивается в фотоаппарат.
Вставляется вместо штатного окуляра или в тринокуляр с диаметром 25,4 мм.
также поступают со стереомикроскопом только еще необходимо посадочное кольцо на 32 мм (если использовать МБС-9 или 10) так выглядит мбс-9, микрофотонасадка и Nikon 990.
Покупал в Москве найду адрес сообщу немного позже.

А можно узнать где все-таки в москве можно приобрести этот набор устройств. Собираюсь взять МБС-10. Но везде, где приводятся изображения он без длинного черного тубуса сбоку. Это отдельная модификация МБС или что-то другое?

[Jurijs]

А можно узнать где все-таки в москве можно приобрести этот набор устройств. Собираюсь взять МБС-10. Но везде, где приводятся изображения он без длинного черного тубуса сбоку. Это отдельная модификация МБС или что-то другое?

www.labru.com

[Jurijs]

А можно узнать где все-таки в москве можно приобрести этот набор устройств. Собираюсь взять МБС-10. Но везде, где приводятся изображения он без длинного черного тубуса сбоку. Это отдельная модификация МБС или что-то другое?

Эта микрофотографическое устройство МФУ крепиться между бинокулярной насадкой и телом микроскопа, продается на www.lzos.ru там есть Интернет магазин.

[paha_]

Есть аппарат Canon 350D и микроскоп МБС-9... Можно ли этот инвентарь соединить, чтобы можно было снимки делать через микроскоп??? Подскажите люди добрые и умные...
Спасибо!

[Jurijs]

Есть аппарат Canon 350D и микроскоп МБС-9... Можно ли этот инвентарь соединить, чтобы можно было снимки делать через микроскоп??? Подскажите люди добрые и умные...
Спасибо!

Вариан конечно не самый лучший но решение есть ,купит микрофононасадку МФУ http://www.lzos.ru/_eshop4.htm?go=mbs10_mf...hop3_microscope насадка идет для микроскопа МБС-10 придется немного подпилить Что бы соединить камеру с микрофотонасадкой надо купить адаптер объектив в магазине www.kamerpa.ru M42 Canon EOS цена 600 р. Но гарантировать, что вы получите фотографии хорошего качества не могу.

[paha_]

Спасибо, будем пробовать. Мне советовали вместо МФУ взять МФН-11... Что лучше?

[Jurijs]

Спасибо, будем пробовать. Мне советовали вместо МФУ взять МФН-11... Что лучше?

Насадка МФН-11 это микрофотонасадка для биологических микроскопов ЛОМО БИОЛАМ МИКМЕД ЛЮМАМ

[ATM-practica]

Добрый день!

Если 10 лет назад была распространенной практика установки бытовых фотоаппаратов на микроскопы, то на сегодняшний день техника шагнула вперед и появились специализированные камеры для микроскопии.
В микроскопах любого производителя, в том числе и Olympus можно приобрести тринокулярный тубус с C-mount адаптером для установки цифровой камеры.
Все же работа с бытовыми камерами имеет свои плюсы и минусы. Цифровые фотоаппараты сложнее подсоединить к микроскопу, труднее получить нормальную цветопередачу и баланс белого на снимке.
Плюсом является большое разрешение, но оно избыточно для работы с микроскопом. Снимки занимают много места на жёстком диске.
Съемка под микроскопом и та съемка,на которую рассчитаны бытовые фотоаппараты ( в том числе и зеркальные) -это две разные вещи. В обычной съемке, например, пейзажа, мы пытаемся сфотографировать большое поле зрения, и чем больше пикселей на матрице камеры, тем лучше детализация.Однако когда съемка идет под микроскопом, мы пытаемся снять маленькое поле зрения, а потому избыточное количество пикселей на матрице не добавляет детализации, а наоборот, её ухудшает.


Небольшой технический экскурс.

При условии, что оптическое изображение адекватно дискретизируется фотоприемной системой, пространственное разрешение формирующегося в микроскопе изображения определяется, как правило, разрешающей способностью оптической системы. Поскольку камера для микроскопии представляет собой матрицу фотодиодов, каждый из которых имеет фиксированный размер, разрешение изображения может ограничиваться геометрией отдельных пикселей.
Для достижения полной разрешающей способности микроскопа, размер фотоприемника должен удовлетворять критерию дискретизации Найквиста — от 2,5 до 3 пикселей для каждой единицы диска Эйри. Например, в случае предельного оптического разрешения в 250 нанометров, размер пикселя результирующего изображения должен равняться, приблизительно, 80 — 100 нанометров.
В сфере визуализации живых клеток, где отношение «сигнал/шум», зачастую, важнее оптического разрешения, для формирования изображений без видимого ухудшения качества наиболее целесообразно ограничиться 2-я пикселями на один диск Эйри. Уменьшение количества пикселей на единицу диска Эйри повышает яркость изображения и позволяет использовать матрицы большего размера, которые аккумулируют большее количество фотоэлектронов.

Чем большее увеличение мы используем в микроскопе- тем меньшее поле зрения мы видим. Соответственно,нам нужно и меньшее разрешение камеры для получения адекватных снимков на камеру.
Так, на объективе 4х, для должной детализации, камера должна иметь разрешение не менее 3-5 МПикс , а при объективе 100х - не более 1,4 МПикс.

Мы можем использовать камеру более высокого разрешения для съемки на больших увеличением. Детализация от этого не увеличится, а вот размер изображения и время съемки возрастет. Например,USB2.0-камера с разрешением 10 МПикс дает 4-5 кадров в секунду в живом изображении,что замедляет нашу работу в отличии от камеры 1.4 МПикс с частотой кадров 25 кадров в секунду.
Разумеется,что если использовать современные камеры для микроскопии на интерфейсе USB3.0, скорость съемки возрастет , например, для 5 Мпикс камеры она будет составлять 12-15 к/с на полном разрешении.

Разных задач много и мы всегда хотим иметь универсальную камеру "для всех задач".

Оптимальным решением для увеличений 40х-1000х будет использование камеры с разрешением 3.1 МПикс и частотой кадров 12 к/с ( Olympus SC30, Videozavr VZ-C31Sr). Разрешение камеры может быть уменьшено для более скоростной работы (биннинг) без потери качества изображения.

Что касается цены вопроса: есть различные варианты камер для микроскопии.Olympus предлагает к своим микроскопам собственные камеры ( Olympus SC50, UC90, DP27, DP80). Они отличаются высокой скоростью, качественной цветопередачей и надежностью.
Поставляются в комплекте с ПО cellSens, которое имеет модульный принцип, когда можно включать именно то,что надо для Вашей работы. (не всем, например, нужно получать панорамные изображения).
Очень удобна возможность получения изображение "глубокого фокуса", когда делается серия снимков по оси Z и их сшивка в одно с расширенным фокусом (all-in-focus)

Также есть хороший аналог дорогим камерам - цифровые камеры для микроскопии VideoZavr (Россия). Камеры Videozavr имеют низкое количество шумов, большой выбор разрешений для съемки, интерфейс USB2.0 и USB3.0. Камера поставляется вместе с родным ПО Videozavr, полностью на русском языке.
Программное обеспечение VideoZavr являет собой одновременно и базу данных и инструмент по работе с живым изображением и инструмент для измерений, что очень удобно на практике.
Что касается стоимости- она начинается от 68 000 руб.

Использование камер для микроскопии имеет ряд преимуществ:
1) работа с "живым изображением" на мониторе , что снижает нагрузку на глаза при работе с окулярами микроскопа;
2) возможность подобрать необходимое разрешение для Ваших задач ( для стереомикроскопии нужно разрешение 5-10 Мпикс, для гистологии 5-1,4 Мпикс);
3) возможность делать снимки и отправлять их по электронной почте для консультации с коллегами;
4) настраиваемый баланс белого , разрешение снимков, насыщенность цветов;
5) хранение полученных материалов в базе данных;
6) выдача отчетов на фирменном бланке с фотографией;
7) проведение измерений с добавлением калибровочного маркера;

Еще немаловажная деталь в съемке на цифровую камеру - это подбор адаптера. От этого зависит,насколько большое поле будет выведено на монитор.При неверном выборе адаптера будут видны либо черные края поля зрения либо поле зрения будет недостаточно большим, что усложнит получение фото.
Наши специалисты помогают в выборе адаптера под камеру. Можно использовать и адаптер 1х, однако при этом поле зрения на мониторе будет меньшим,чем видно в окуляры и с камерой, что сделает неудобным работу с живым изображением на мониторе. Камеры с размером матрицы 1 " (Olympus UC90, Videozavr VZ-41C-K), идеально работают с адаптером 1х, для большинства же случаев необходим адаптер с линзой.
Традиционно матрица камеры меньше чем выходное изображение из тубуса и обычно размер матрицы равен 2/3”, 1/2”, 1/3”. Меньшая матрица камеры уменьшает поле зрения, что приводит к увеличению изображения на мониторе.

Для этого в адаптеры C-Mount встроены линзы с различным увеличением для настройки общего увеличения и поля зрения. Olympus предлагает следующие адаптеры :
Сенсор Адаптер
1/3" 0.35x
1/2" 0.35x
1/1.8" 0.35 или 0.5x
2/3" 0.5x.

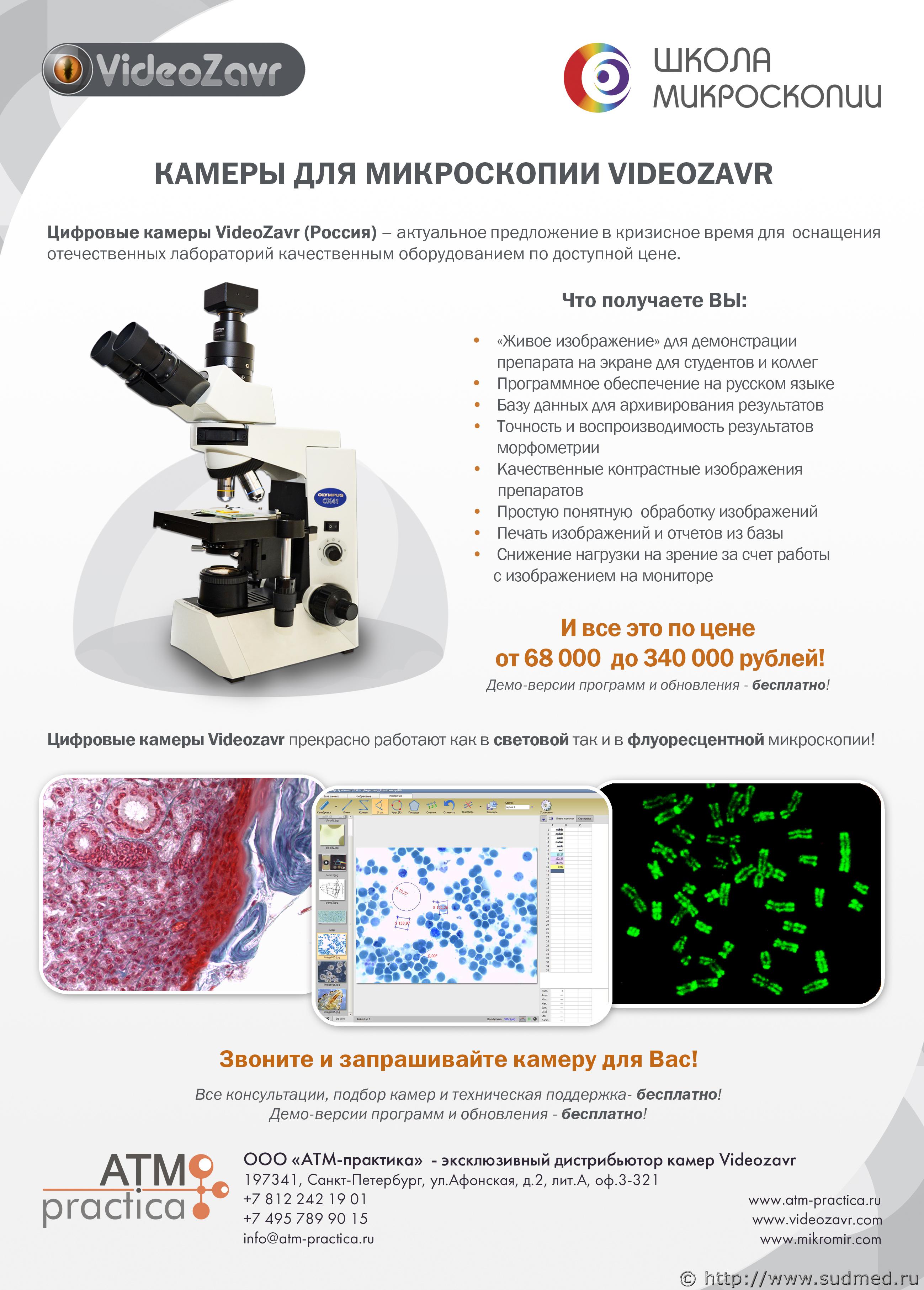

Во вложении ссылка на листовку по камерам Videozavr. Они устанавливаются на микроскоп любого производителя и позволяют наилучшим образом обеспечить съемку и архивирование результатов исследований.

[Unior]

ATM-practica, а в Украине есть представитель компании? Интересует возможность приобретения камеры для микроскопа.

[ATM-practica]

ATM-practica, а в Украине есть представитель компании? Интересует возможность приобретения камеры для микроскопа.

Прошу обращаться в лс или писать на e-mail.
